Automatisk kassefoldemaskine

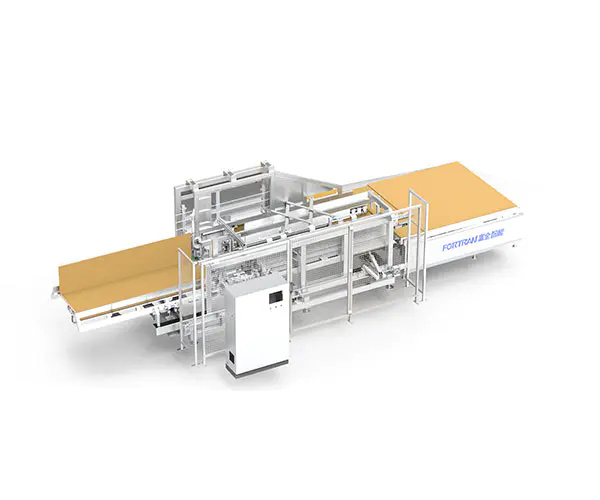

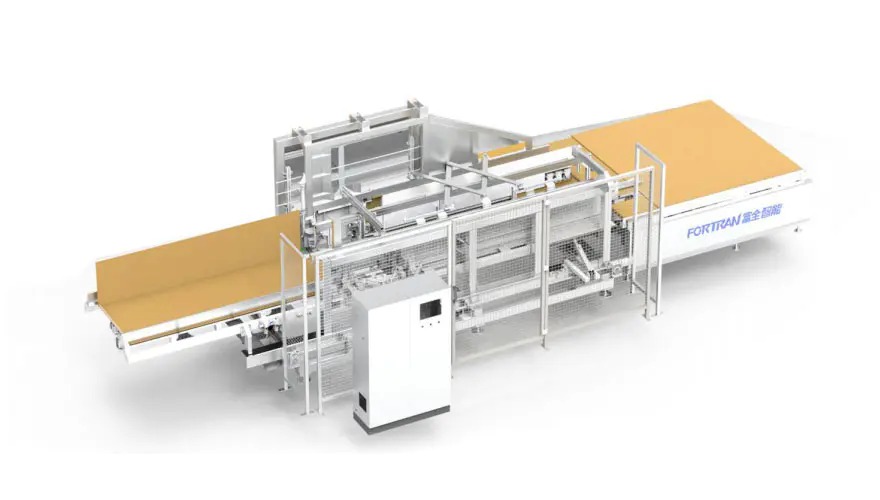

Samlet maskinbillede

Udstyrsparametre

Udvendige dimensioner L*B*H(mm)	Udstyrets egenvægt (kg)	Strømforsyning (kW)	Transporterende belastning (kg)	Arbejdshøjde（mm）
9760*3550*2500	Cirka 3700	4,5 kW (ekskl. limenhed)	50	830±40 (ubestemt. Afhænger af kunde

Behandlingsomfang

Kartonbehandlingsområde L（mm）	Kartonbehandlingsområde W（mm）	Kartonbehandlingsområde H（mm）	Foldeeffektivitet (gange/min)	Bølgepapir tykkelse (mm)
400-2800	320-900	40-250	5-7	2,5-6

1 Kernetilbehør mærke: servomotor - Inovance; synkron bælte - Gardner; sædelejer - TR; frekvenskonverteringsmotor - Inovance:
2 Det overordnede stativrør er svejset og behandlet af portal, som er meget nøjagtigt, pålideligt og holdbart.
3 Foldekassemaskinens lineære mekanisme er styret af præcision lineær styreskinne, som er yderst pålidelig og holdbar.
4 Sugekoptransmissionspapiret vedtager en højpræcisions servomotor, som er nem at kontrollere og kan forbedre udstyrets nøjagtighed;

5 Maskinen kan bruges alene eller i kombination med den tilpassede pakkelinje. Brugsmåden er foranderlig og fleksibel

1 Anvendelser

A. Denne automatiske boksfoldemaskine bruges i kartoner i kasser;
B. Dette udstyr bruges til at fremstille æsker af M/A-0410 model kartoner;
C. Først, benchmark kartonen, tryk på den tilsvarende inputstørrelse og start, og indtast udstyret for automatisk at lave en kasse;

2 Oversigt over arbejdsprincippet

Hele udstyrssættet er opdelt i fem dele: foderplatformsmekanisme, hovedrammemekanisme, fast sidefoldningsmekanisme, mobil sidefoldningsmekanisme og mediantransmission mekanisme:

A. Når du arbejder, svarer betjeningsskærmens input til størrelsen på foldeboksen; efter at positioneringen er klar, efter at papirhuden er justeret med det forreste benchmark og sidebenchmarken i positiv retning, skal du trykke på den grønne startknap-anordning for automatisk at starte sugekoppen for at absorbere papirhuden ind i indgangen til foldeboksmaskinens sektion;

B. Sugekoppen driver papirskindet ind i foldedelen, og den faste kant og den bevægelige lange kant svarer til foldekanten ind, og sprøjter derefter automatisk lim ved den angivne limsprayposition, og frontendens foldeposition afsluttes en efter en;

C. Efter at den forreste foldeboks når den angivne position, efter at cylinderens nedadgående tryk er strammet, falder sugekoppen straks og nulstilles tilbage til oprindelsen, og den bagerste sugekop er fastgjort til bagenden af ​​papiret og venter på den; efter at den faste side og den bevægelige sidefoldekant arbejder på samme tid, nulstilles flipgruppen efter færdiggørelsen; Bagendens sugekop driver papirskindet frem til støbepositionen af ​​bagendens foldeboks og sprøjter automatisk lim til den angivne position;

D. Efter at back-end foldeboksen når den angivne position, efter at cylinderens nedadgående tryk er strammet: efter at den faste side og den bevægelige sidefoldekant arbejder på samme tid, er vendegruppen afsluttet og nulstillet: udledningsmotoren sender straks støbekartonen til udgangen;

3 Funktionel struktur"

Serienummer	Navn	Kendetegn	Model

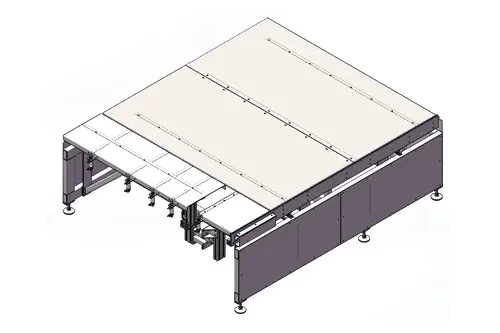

1	Foderbords struktur	Det forreste materialebord er placeret i den flade bordposition, og cylinderen styrer løfte- og positioneringsstiften; sideservomotoren lokaliserer nøjagtigt forberedelsespositionen for papirskindfremføringen;

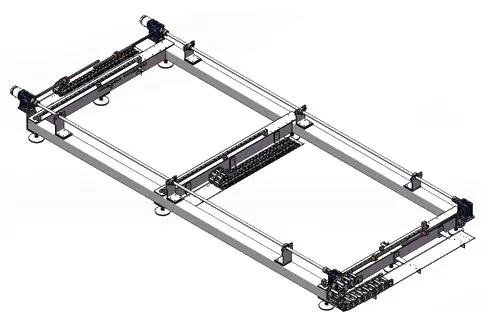

2	Rack base struktur	Basen af ​​mainframe-stativet, servoforbindelseskontrol-servomotordrevet mobile foldemekanisme og mediandrevmekanismen er mere nøjagtige;

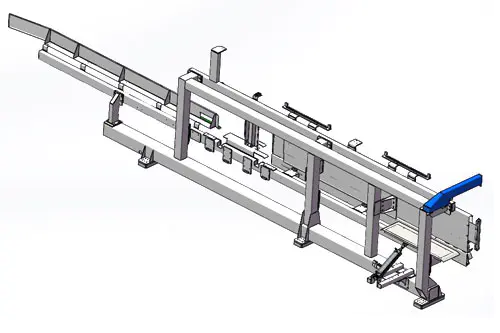

3	Fast sidefoldereolsæt	Fast sidefolderamme, cylinderfoldning med kort kant, hjælpestyrefremføring af metalplader på begge sider; bearbejdning af stativsvejseportaler; høj monteringsnøjagtighed, høj driftsnøjagtighed, hvilket sikrer lang levetid og god stabilitet af udstyret;

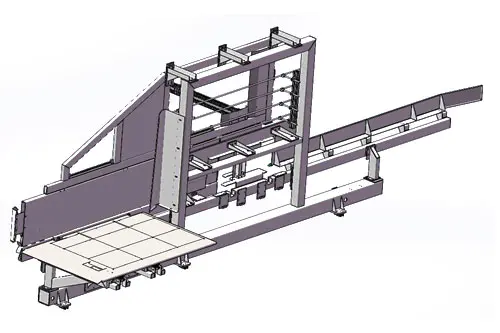

4	Mobilt sidefoldereolsæt	Bevægelig sidefolderamme, langsidecylinderfoldning, metalpladehjælpeføring på begge sider; bearbejdning af stativsvejsningsportaler; høj monteringsnøjagtighed, høj driftsnøjagtighed, hvilket sikrer lang levetid og god stabilitet af udstyret;

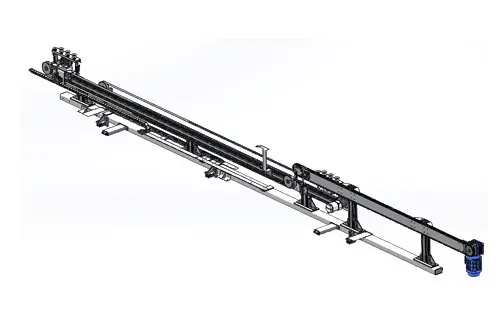

5	Fem dele af den midterste drivmekanisme	Servokontroldrevet, den midterste sugekopgruppe driver papirhudens bevægelse, udledningsmotoren driver kæden til at drive papirhudens udledning;

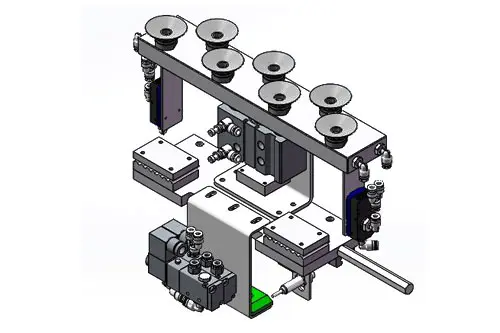

6	Sugekopgruppe på mellemniveau	Servomotorens bælte driver bevægelsen, cylinderen stiger og sænkes, og sugekoppens vakuum absorberer papirhudens transmission, nøjagtig betjening og positionering;

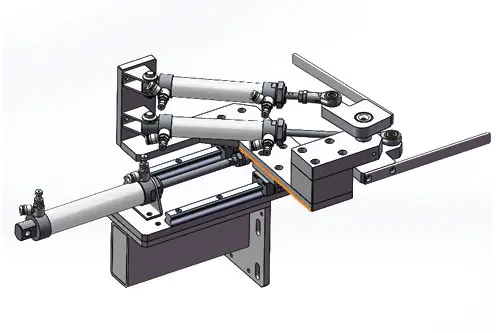

7	Foldende ekspansionsgruppe	Den forreste og bageste cylinderudvidelse samarbejder med styreskinnen for at bevæge sig frem og tilbage, og grupperingscylinderens svingarmsmekanisme realiserer foldningen af ​​forskellige specifikationer og størrelser;

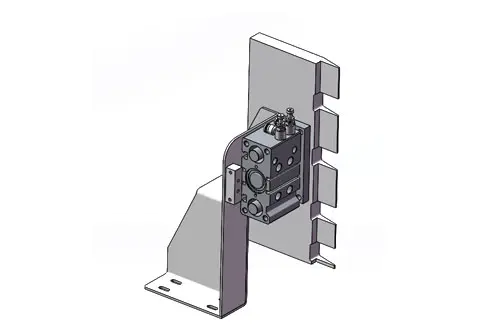

8	Trykpladegruppe	Cylinderen udvider sig før og efter og virker på ørets bøjning for at rette kassen op i en ret vinkel;
9	Sidevendende gruppe	Det er hovedsageligt ansvarligt for at presse den forreste og bageste ende af kartonen opad, og cylinderens teleskopiske transmission driver svingarmen, så smelteklæbemidlet er fast og stabilt;

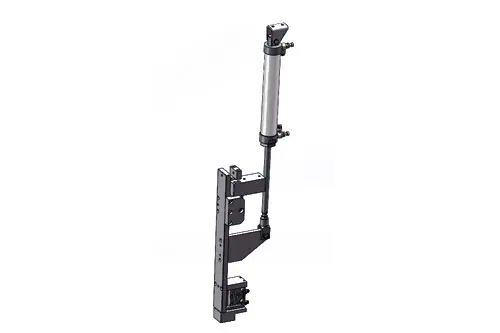

10	Svingarm øre sædegruppe	Cylinderdrevets ekspansion driver svingarmen. Efter at svingarmen er placeret i en ret vinkel, klemmer den nedre trykcylinder papirskindet, med den sidedrejningsgruppe kompressionssmeltelim for at gøre den fast og stabil;

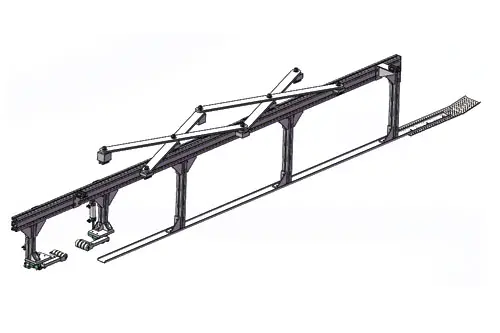

11	Hjælpekantpressegruppe på mellemniveau	Den lange svingarm samarbejder med styreskinnen for at opnå en fuldautomatisk midterposition i midten af ​​kartonen; det forreste blokmateriale hjælper den nederste sugekopgruppe med at absorbere papirhuden; bagenden er opdelt i to grupper af forreste og bageste cylindre for at styre svingarmens for- og bagside for at hjælpe papirkanten på papiret; for at forhindre, at papirskindet bliver problemet med at blive for bred og kaakuse.

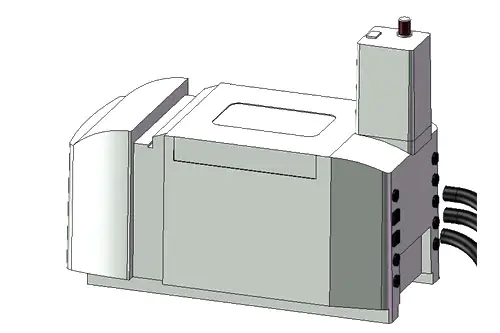

12	Limmaskine system	I limmaskinesystemet bruger vi et komplet sæt rent importeret tilbehør fra Le Baide, som kan realisere kontinuerlig limsprøjtning, komplette funktioner, enkel indstilling og bekvem betjening;

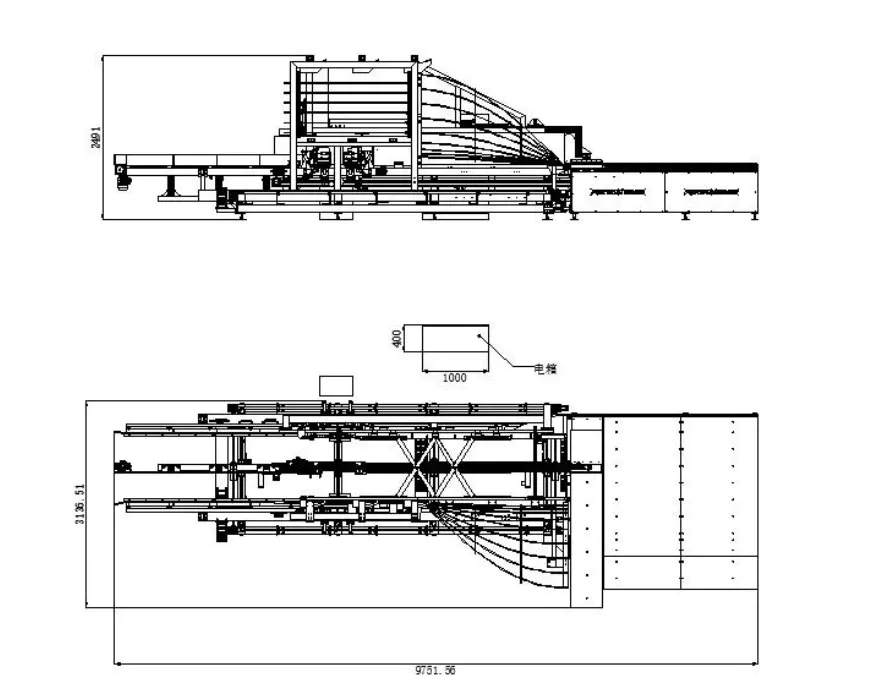

Tre visninger (ubestemt, fordi størrelsen ændres i henhold til parametre)

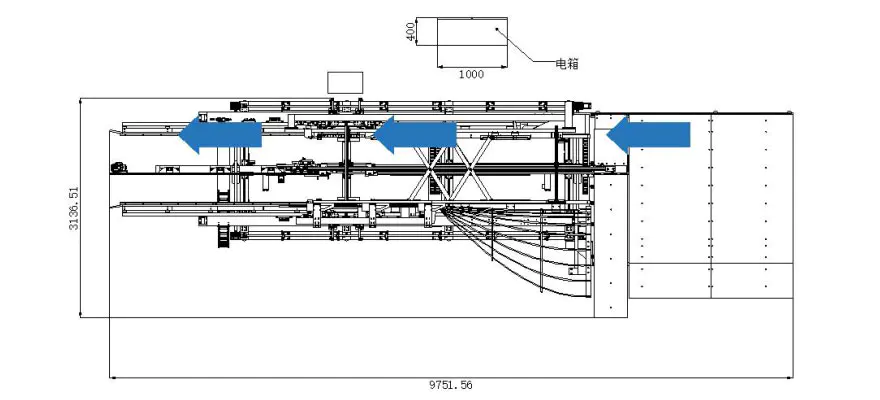

Skematisk diagram af produktionsprocestilstand (Ubestemt på grund af størrelse ændringer i henhold til parametre)
