Automatisk højhastigheds papirskæremaskine

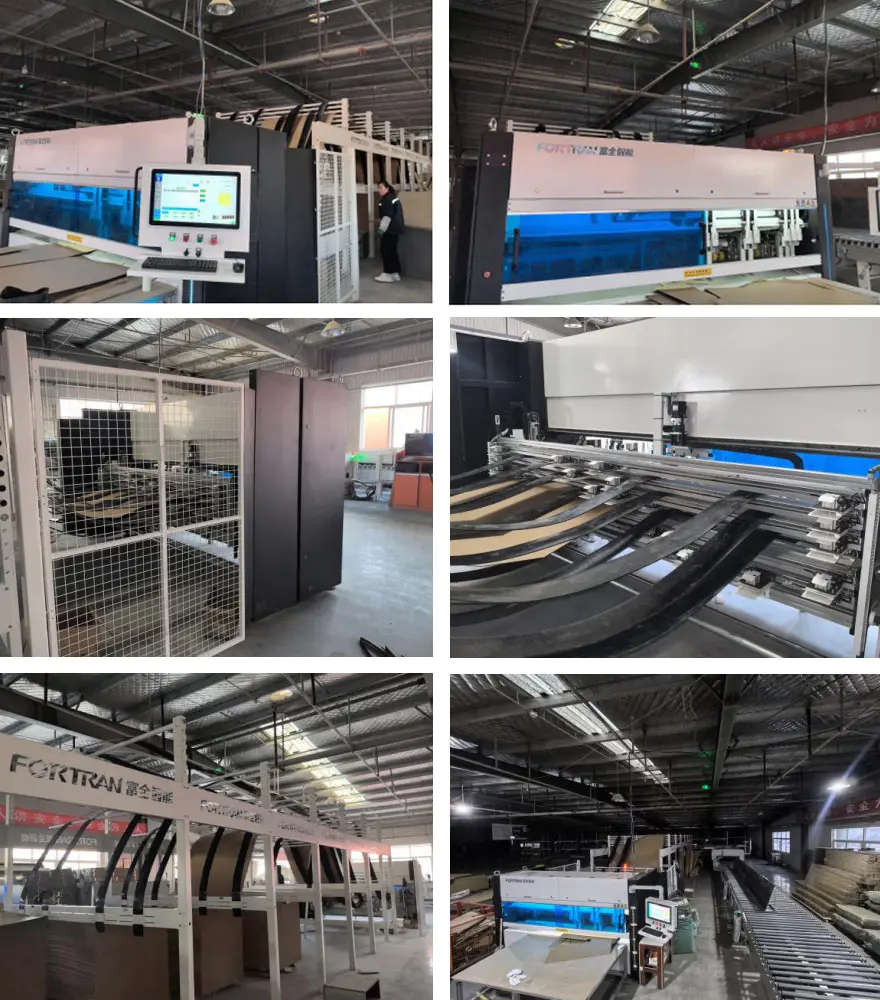

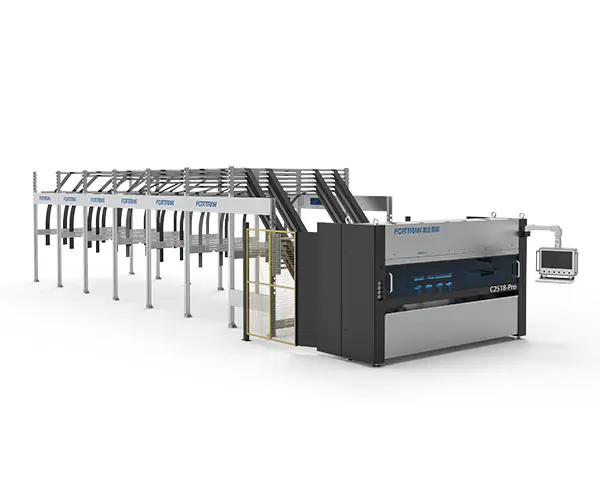

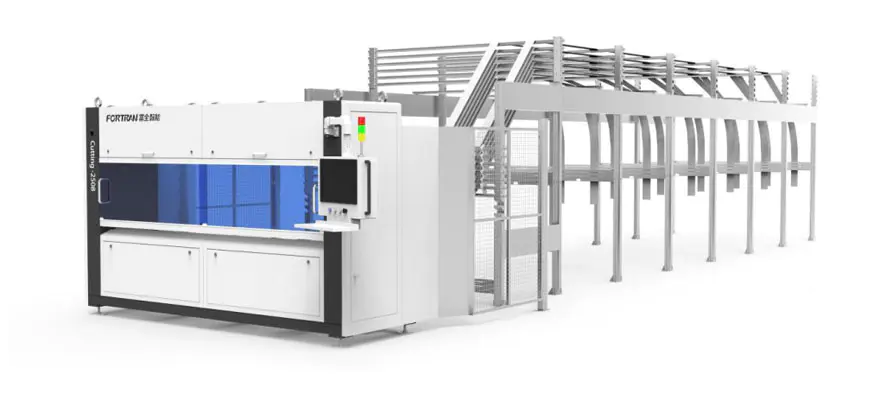

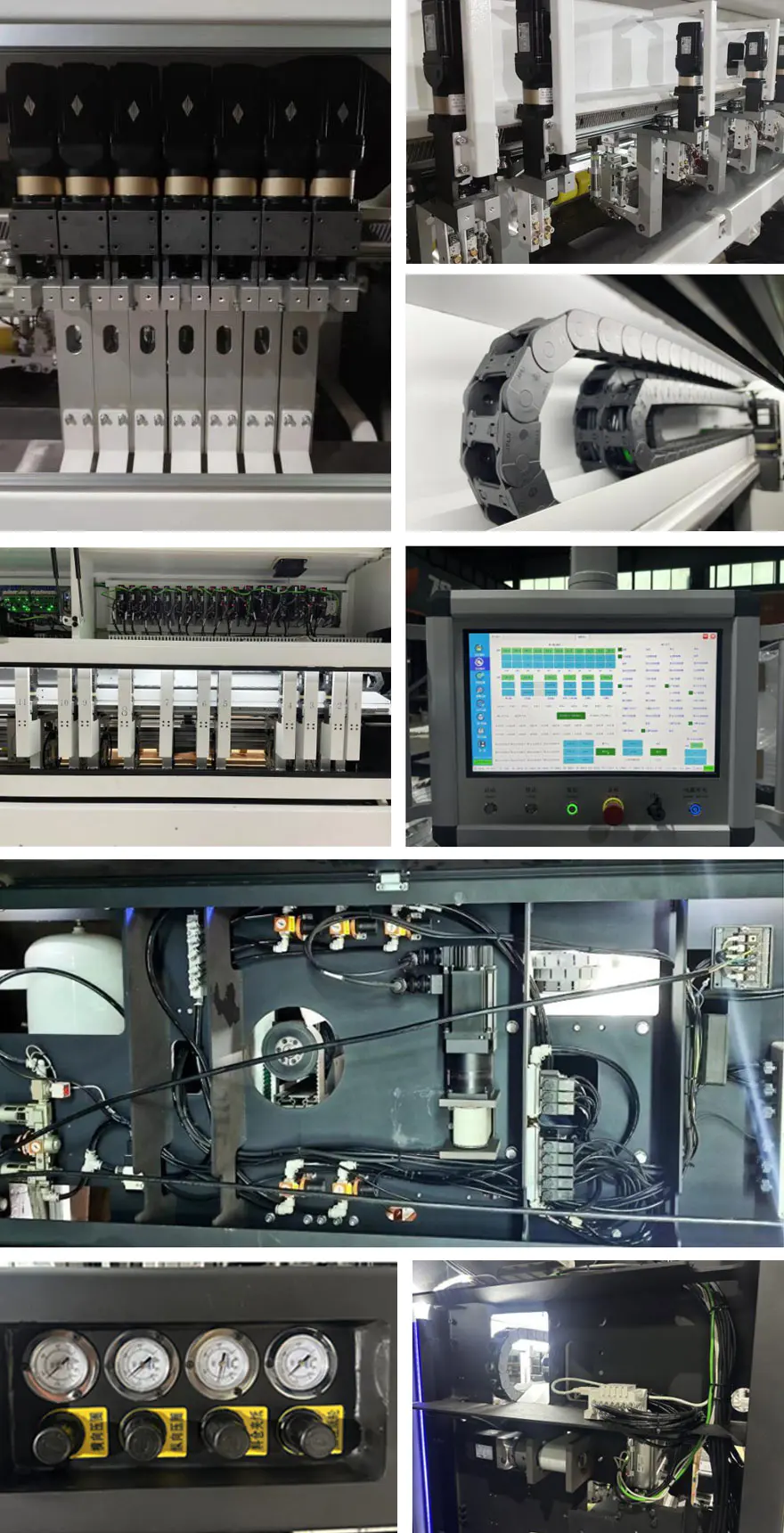

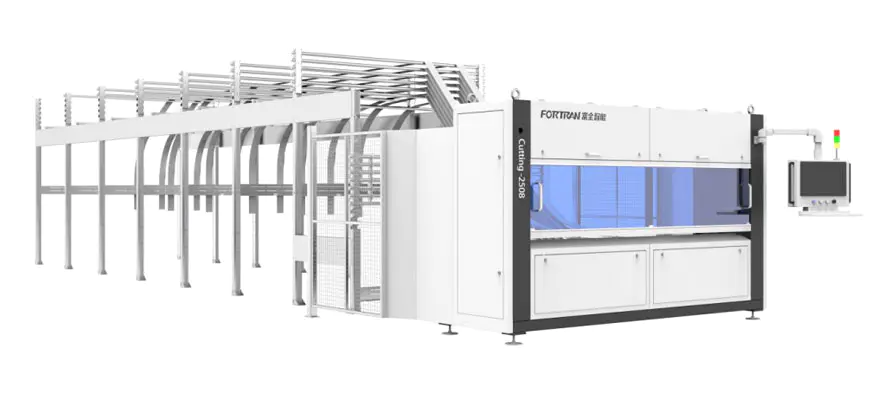

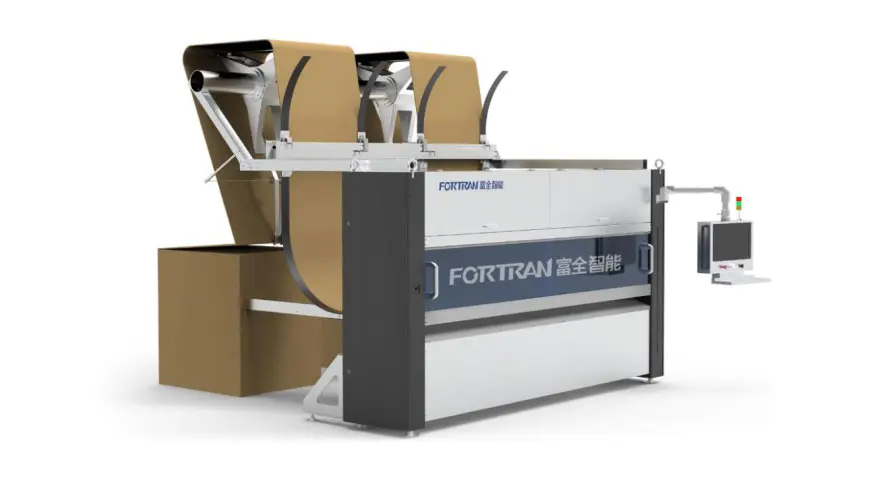

Maskinbillede

Maskinspecifikationer

Dimensioner L*B*H(mm)	Grundlæggende specifikationer	Strømforsyning (kW)	Skærehastighed (M/min)	Arbejdshøjde (mm)
14750*4040*3000	11 vertikale+1 vandrette knive, fuld servostyring, med 6 magasiner	5.8	0-120	850

Behandlingsparametre

Min. Skærelængde L (mm)	Maks. Skærebredde W (mm)	Skæretykkelse for bølgepapir H (mm)	Længdegående knivafstandspræcision (mm)	Effektivitet (PCS/min)
300	2550	2-7	±1,5	0-12

Generel beskrivelse af funktioner

Den automatiske højhastigheds-papirskæremaskine bruges til kontinuerlig bearbejdning af fast længde af bølgepapir og enkelte ark til fremstilling af foldekartoner. Maskinen udfører folder i både tværgående og langsgående retninger, intermitterende skæring og skærebearbejdning på bølgepapir. Skæring i fast længde giver mulighed for både masseproduktion og tilpasset produktion. Maskinen kan bruges som en selvstændig enhed eller som den indledende del af en pakkelinje.

Ingen.	Punkt	Funktioner
1	Papiropbevaringsstativ	Papiropbevaringsreolen er lavet af syrevaskede stålplader og forarbejdet af bøjning. Den har en enkel struktur, pålidelig konstruktion og er behandlet med kulde galvanisering, hvilket resulterer i et attraktivt udseende og fremragende rustbestandighed. Standardkonfigurationen inkluderer 6 papiropbevaringsrum, som kan være tilpasset efter forskellige kundebehov, hvilket giver høj fleksibilitet og stærk tilpasningsevne.
2	Rammestruktur	Rammen er fremstillet ved præcisionsbearbejdning efter svejsning af rektangulært stål rør og stålplader. Det sikrer høj monteringsnøjagtighed og driftspræcision, hvilket garanterer en lang levetid og fremragende stabilitet af udstyret.
3	Drivmekanisme	Fremføringstrykvalsen er lavet af PU-materiale, som har en lys og flot overflade med høj friktion. Dette øger effektivt pålideligheden af ​​paptransport. I mellemtiden er træktromlen importeret fra Tyskland og er meget holdbar.
4	Tværgående struktur	Kraften leveres af en højpræcisions servomotor kombineret med en reducer og en synkron hjulmekanisme, som opnår høj

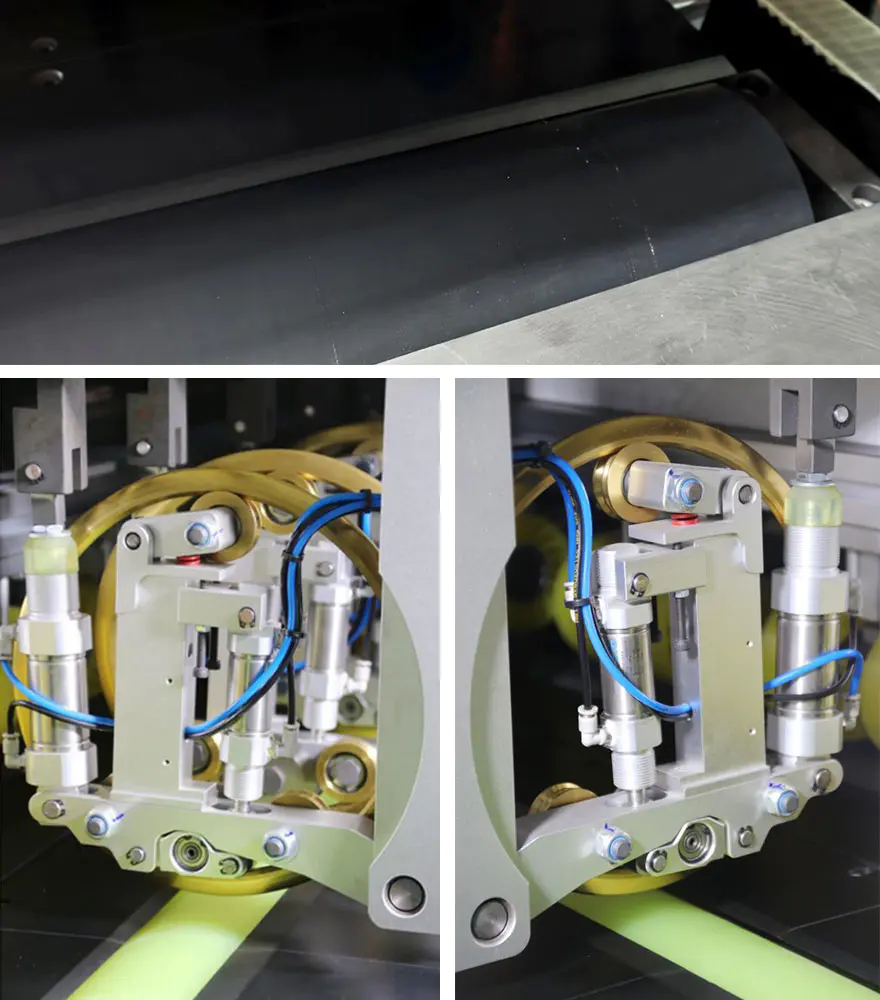

5	Længdeskæreenhed	Denne mekanisme er primært sammensat af 7 sæt knivholdere. Knivkonfigurationen af 7+1 giver mulighed for universel skæring af kassetyperne 410 og 411. Den er designet til at opfylde krav om højeffektiv drift og samtidig sikre holdbarhed;

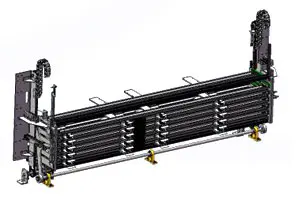

6	Justerbar lagerenhed	Begge ender af bundkortet ved CNC-bearbejdning til sikre de parallelle sider, brugen af høj styrke kæde op og ned for at sikre sikkerhed og pålidelighed springer ikke tænder over for at forbedre nøjagtigheden og effektiviteten af driften, vi bruger høj præcision keglehjulsreduktion udstyret med høj præcision service motor; For at forbedre udnyttelsesgraden af papir, sætter vi denne institution til 6 papirbiblioteker, som kan øges eller formindskes iflg forskellige kundebehov, bekvemt og hurtigt, og stærk tilpasningsevne;

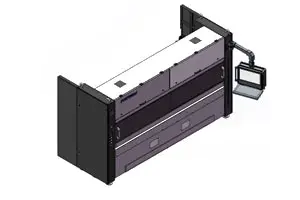

7	Maskinkabinet	Den primære funktion er at dekorere maskinen selv.Der er tilføjet et udvendigt beskyttelsesdæksel maskinen.Låget er behandlet med plastik sprøjtning, hvilket gør det æstetisk behagelig, delikat og modstandsdygtig over for maling afhugning.Udsigtsvinduet foran af maskinen er lavet af akrylplade, som giver det et attraktivt og elegant udseende, som samt høj sejhed og modstandsdygtighed over for knusende.

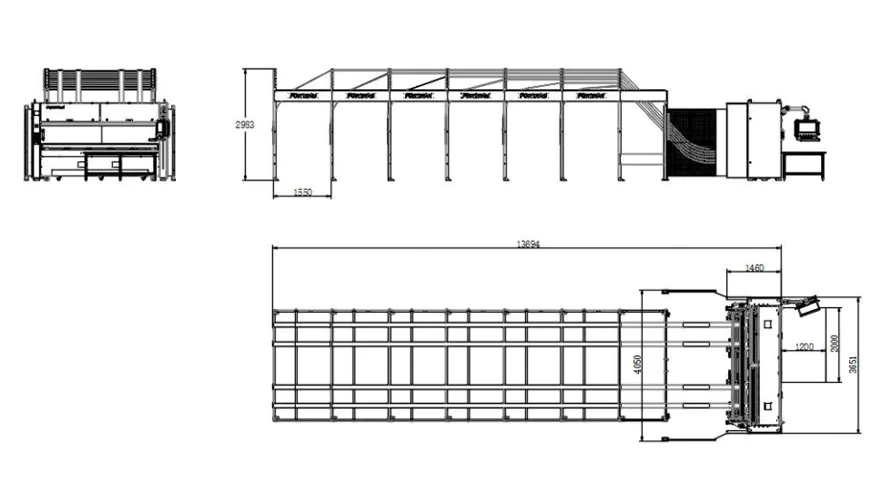

Tre-View tegninger

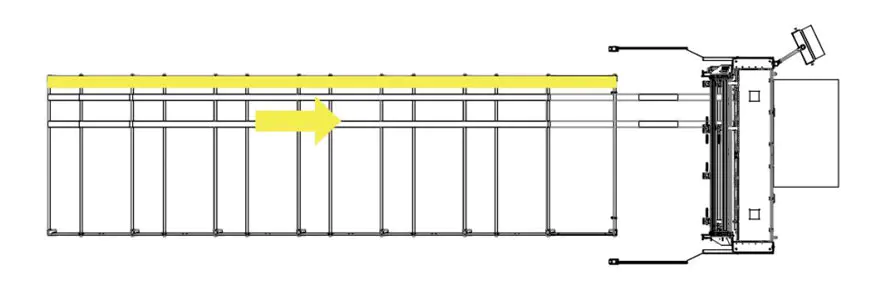

Skematisk diagram over produktionsprocestilstand

Krav til forbrugsvarer

1.Krav til bølgepapir på foderstationen

A. Kontinuerlig bølgepapirbredde: 400–2550 mm;
B. Samlet bredde af bølgepapir, der er fastspændt side om side: Maksimum 2550 mm;
C.Stablingshøjde, inklusive en 120 mm palle: Maksimum 1300 mm;
D.Stablingsbredde, maksimum: 1300 mm; Længde af bølgepapir ved udløbspunktet: Minimum 300 mm;
E.Længdetolerance for skæring i fast længde: Maksimum 0,5 %; Tværtolerance for skæring i fast længde: Maksimum ± 2,0 mm;
F. Bølgepapir tykkelse: 2-7 mm, ± 0,2 mm; Maksimal råvarekvalitet op til 2,30 BC (ifølge DIN 55468 standard);
G. Kartonkvaliteten overholder DIN 55468 standarden;
H. Enkelt korrugeret, maksimal tykkelse på ca. 4 mm (kvalitet: 1,10-1,40); Dobbelt korrugeret, maksimal tykkelse på ca. 7 mm.

2. Kartontyper

Serienummer	Navn	Billede	Papirfremføringsretning	Minimum størrelse
1	Almindelig æske		langsgående	Længde: minimum 400 mm Bredde: minimum 36 mm Højde: minimum 225 mm
2	Almindelig æske		langsgående	Længde: minimum 400 mm Bredde: minimum 36 mm Højde: minimum 225 mm
3	Himmel- og jorddække		langsgående	Længde: minimum 400 mm Bredde: minimum 225 mm Højde: minimum 18 mm
4	Mellemforseglingsboks		langsgående	Længde: minimum 400 mm Bredde: minimum 450 mm Højde: minimum 18 mm
5	Mellemforseglingsboks		langsgående	Længde: minimum 400 mm Højde: minimum 450 mm Højde: minimum 18 mm
6	Allwingskasse		langsgående	Længde: minimum 400 mm Højde: minimum 225 mm Højde: minimum 18 mm
7	Mellemforseglingsboks		langsgående	Længde: minimum 400 mm Højde: minimum 450 mm Højde: minimum 18 mm
8	Firkantet pap		langsgående	Længde: minimum 400 mm Højde: minimum 18 mm

Liste over konfiguration af hovedkomponenter

Ingen.	Punkt	Specifikationer	Antal	Noteret
1	Langsgående knivenhed		7 SÆT	Mængden kan tilpasses efter behov
2	Vandret knivenhed		1 SÆT
3	Rullesamling		3 STK
5	Tværgående synkronbælte		1 STK
6	Synkron bælte		2 STK
7	Træk servomotor		2 SÆT
8	Traction Reducer		2 SÆT
9	Justering Lager Servo Motor		1 SÆT
10	Justering Lagerreduktion		1 SÆT
11	Blade bevægende motor		7 SÆT	Mængden kan tilpasses efter behov
12	Blade Moving Reducer		7 SÆT
13	Pneumatiske komponenter		1 SÆT
14	Elektrisk kontrolboks	——	——
15	Elektriske komponenter	Fotoelektriske sensorer, Kabler, Reflekser, Elektriske komponenter	——
16	Controller	Drivere, firmware, moduler	——

Liste over bærbare dele og forbrugsstoffer

1. Bærbare deleliste

Ingen.	Punkt	Specifikationer	Foreslået antal	U8 nummer
1	Fremføringsaksel bøsning	PCM260-02-020-260	6
2	Skubbende akselbøsning	CZJ260-02-010-300	2
3	Sømløs Grøn Silent Synchronous Bælte med stålkerne (Xiet)	75-AT10-6910	1
4	Magnetventil	SY5120-5GZD-01	2
5	φ66xφ16x0,8 cirkulær tandblad	PCM260-03-010-010	2
6	Magnetventil	4N330C08B	1
7	Skyder	HGH15CA	2
8	Præcisionstrykreduktionsventil	SDR20008JN	2
9	Sømløst synkront polyurethanbælte med ståltråd - lydløs type	AT10x50xL1290	1
10	Relæ	RXT-F01K D24	1
11	Sikring	5*20 mm 0,1A	5
12	Grænseafbryder	XCK-N2145P20C	2
13	Nærhedsafbryder	IME12-06BPSZW2S	2
14	Sømløst synkront polyurethanbælte med ståltråd - lydløs type	AT10x50xL920	1

Forbrugsvarer liste

1	Papirskærekraft gummirulle B	PCM260-01-020-300	1
2	φ66xφ16x0,8 cirkulær tandblad	PCM260-03-010-010	2
3	Fremføringsaksel bøsning	PCM260-02-020-260	2
4	Skubbende akselbøsning	CZJ260-02-010-300	1
