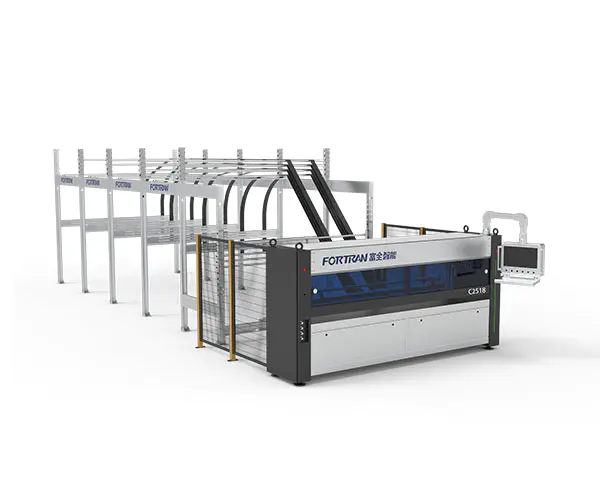

Automatisk papirskæremaskine

Maskinspecifikationer

Dimensioner L*B*H(mm)	Grundlæggende specifikationer	Strømforsyning (kW)	Skærehastighed (M/min)	Arbejdshøjde (mm)
11650*4040*3000	7 vertikale+1 vandrette knive, tre-servostyring, med 4 magasiner	6	0-120	900

Behandlingsparametre

Min. Skærelængde L (mm)	Maks. Skærebredde W (mm)	Skæretykkelse for bølgepapir H (mm)	Længdegående knivafstandspræcision (mm)	Effektivitet (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Den automatiske papirskæremaskine bruges til kontinuerlig bearbejdning af bølgepapir med fast længde til fremstilling af foldekartoner. Maskinen udfører folder i både tværgående og tværgående og længderetninger, intermitterende skæring og skærebearbejdning på bølgepapiret. Skæring med fast længde giver mulighed for både masseproduktion og tilpasset produktion. Maskinen kan bruges som en selvstændig enhed eller som den indledende del af en pakkelinje.

Ingen.	Punkt	Funktioner	Model

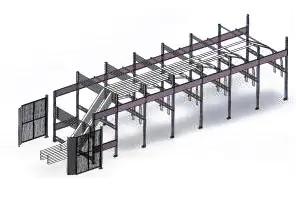

1	Papiropbevaringsstativ	Papiropbevaringsstativet er lavet af syrevaskede stålplader, der er bukket i form. Det har en enkel struktur, pålidelig samling og en koldgalvaniseret finish, som giver det et attraktivt udseende og fremragende rustbestandighed. Standardkonfigurationen inkluderer fire papiropbevaringsrum.
2	Rammestruktur	Rammen er fremstillet ved præcisionsbearbejdning efter svejsning af rektangulære stålrør og stålplader. Det sikrer høj monteringsnøjagtighed og driftspræcision, hvilket garanterer en lang levetid og fremragende stabilitet af udstyret.
3	Drivmekanisme	Fremføringstrykvalsen er lavet af PU-materiale, som har en lys og flot overflade med høj friktion. Dette øger effektivt pålideligheden af ​​paptransport. I mellemtiden er træktromlen importeret fra Tyskland og er meget holdbar.
4	Tværgående struktur	Kraften leveres af en højpræcisions servomotor kombineret med en reducer og en synkron hjulmekanisme, som opnår høj hastighed og præcis positionering og derved sikre nøjagtigheden af ​​kartonudskæringen;
5	Længdeskæreenhed	Denne mekanisme er hovedsageligt sammensat af syv sæt knivholdere. Den tværgående knivbælteservo driver positioneringen af ​​den langsgående kniv, som kan opfylde kravene til effektiv drift og samtidig sikre holdbarhed.
6	Justerbar lagerenhed	Ende-mainframes er bearbejdet af CNC for at sikre parallelitet på begge sider.Kæder med høj styrke bruges til lodrette løft for at sikre sikkerhed og pålidelighed og for at forhindre kædespring.For at øge præcisionen og effektiviteten af ​​driften, anvender vi højpræcisions koniske gear-reduktionsgear udstyret med højpræcisionsservomotorer.For at forbedre udnyttelsesgraden af ​​papir, er denne lagermekanisme designet med fire papir.
7	Maskinkabinet	Det primære fokus er på at dekorere selve maskinen. Der er tilføjet et udvendigt beskyttelsesdæksel til maskinen, som er behandlet med pulverlakering for at sikre en æstetisk tiltalende og holdbar finish, der ikke fliser eller skaller. Observationsvinduet foran på maskinen er lavet af et dybblåt akrylpanel, som ikke kun er visuelt attraktivt og elegant, men også meget modstandsdygtigt og slidstærkt og slidstærkt og slidstærkt. installeret, som har en blank overflade og fungerer lydløst uden støj.

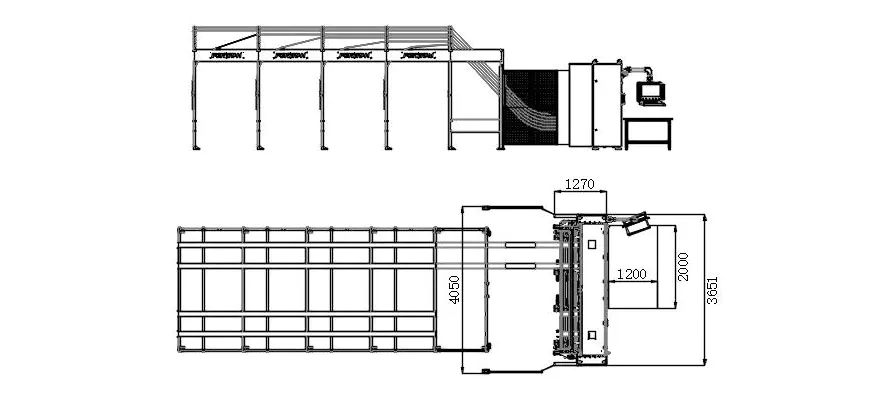

Tre-View tegninger

Krav til forbrugsvarer

1.Krav til bølgepapir på foderstationen

A. Kontinuerlig bølgepapirbredde: 400–2350 mm;
B. Samlet bredde af bølgepapir, der er fastspændt side om side: Maksimum 2550 mm;
C.Stablingshøjde, inklusive en 120 mm palle: Maksimum 1300 mm;
D.Stablingsbredde, maksimum: 1300 mm; Længde af bølgepapir ved udløbspunktet: Minimum 300 mm;
E.Længdetolerance for skæring i fast længde: Maksimum 0,5 %; Tværtolerance for skæring i fast længde: Maksimum ± 2,0 mm;
F. Bølgepapir tykkelse: 2,5–6 mm, ± 0,2 mm; Maksimal råmaterialekvalitet op til 2,30 BC (ifølge DIN 55468 standard);
G. Kartonkvaliteten overholder DIN 55468 standarden;
H. Enkelt korrugeret, maksimal tykkelse på ca. 4 mm (kvalitet: 1,10-1,40); Dobbelt korrugeret, maksimal tykkelse på ca. 6 mm.

2. Kartontyper

Serienummer	Navn	Billede	Papirfremføringsretning	Minimum størrelse
1	Almindelig æske		langsgående	Længde: minimum 400 mm Bredde: minimum 36 mm Højde: minimum 225 mm
2	Almindelig æske		langsgående	Længde: minimum 400 mm Bredde: minimum 36 mm Højde: minimum 225 mm
3	Himmel- og jorddække		langsgående	Længde: minimum 400 mm Bredde: minimum 225 mm Højde: minimum 18 mm
4	Mellemforseglingsboks		langsgående	Længde: minimum 400 mm Bredde: minimum 450 mm Højde: minimum 18 mm
5	Mellemforseglingsboks		langsgående	Længde: minimum 400 mm Højde: minimum 450 mm Højde: minimum 18 mm
6	Allwingskasse		langsgående	Længde: minimum 400 mm Højde: minimum 225 mm Højde: minimum 18 mm
7	Mellemforseglingsboks		langsgående	Længde: minimum 400 mm Højde: minimum 450 mm Højde: minimum 18 mm
8	Firkantet pap		langsgående	Længde: minimum 400 mm Højde: minimum 18 mm
