3-tons løft af E-type: Højeffektivt løfte- og overførselsudstyr til tilslutning af tungt materialeproduktionslinje

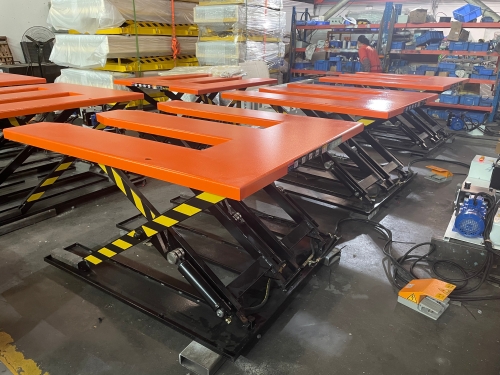

   3-tons E-type liften er en hydraulisk løfteanordning, der er specielt designet til vertikale løft og arbejdsstationsforbindelse af tunge materialer. Opkaldt efter sin E-formede hule bordpladestruktur er den hovedsageligt velegnet til håndtering af plader, spande, paller og andre materialer inden for 3 tons. Det er meget udbredt i produktionslinjehøjdeforbindelsesscenarier i industrier som panelmøbler og lagerlogistik. Især er den ideel til at matche med kraftigt overførselsudstyr som f.eks. portallastnings- og aflæsningsmaskiner til at bygge et tredimensionelt materialetransportled med "horisontal overførsel + lodret løft".

  Strukturen af ​​3-tons liften af ​​E-type er bygget op omkring tre kernekrav: stabilitet ved tung belastning, konstruktionsfri tilpasningsevne og intelligent kobling. Alle komponenter arbejder sammen for at sikre en effektiv og sikker drift af udstyret, som specifikt er opdelt i seks kernemoduler:

1. E-formet lejet bordplade

  Bordpladen er forarbejdet med 6 mm tykke kulstofstålplader, med en konventionel samlet størrelse på 2000 mm×1450 mm. En hul kanal er reserveret i midten, som er velegnet til ind- og udstigning af gafler på manuelle palletrucks og gaffeltrucks, hvilket muliggør hurtig på- og aflæsning af materialer uden ekstra overførselsværktøj. Bordpladens kant er behandlet med anti-skrid og anti-fald foranstaltninger for at forhindre, at materialer flytter sig og glider under løft. I mellemtiden er overfladen pulverlakeret til rustforebyggelse og tilpasser sig fugtige arbejdsforhold på værksteder.

2. Hydraulisk drivsystem

  Udstyret med 6 sæt hydrauliske cylindre (nogle modeller anvender en kombination af 3 store og 3 små cylindre), matchet med en 3kW pumpestation fra Haojiesi i Foshan, Guangdong eller en 2,2kW drivmotor, kan systemet nå et maksimalt tryk på 15MPa, hvilket sikrer stabile løft under 3 tons tung belastning. Det vedtager jernolierør til hydraulisk olietransmission, som er modstandsdygtige over for højt tryk og slid. Derudover er der installeret en ekstern trykaflastningsventil for præcist at kontrollere den faldende hastighed og opnå overbelastningsbeskyttelse, hvilket forhindrer beskadigelse af udstyr på grund af overbelastning.

3. Saksstøtteramme

  Støttearmene er lavet af 14 mm tykke højstyrke stålplader, og rammen er svejset med 80×5 mm vinkelstål, med stærk samlet stivhed, der kan modstå spændingsdeformation forårsaget af højfrekvente løft. Saksestrukturen, kombineret med solide hovedaksler (nogle modeller er udstyret med 60 fortykkede solide hovedaksler) og dynamiske lejer, sikrer jævne løft uden blokering. Minimumshøjden kan sænkes til 150 mm, og den maksimale højde kan hæves til 950-980 mm, hvilket opfylder højdetilslutningskravene for forskellige arbejdsstationer.

4. Intelligent kontrolsystem

  Ved at anvende Delixi komplet elektrisk kontrol understøtter den tre driftstilstande: manuel, automatisk og fodpedal. Den manuelle tilstand tillader finjustering af højden efter behov; fodpedaltilstanden frigør hænder til arbejdsstationskoordinering; den automatiske tilstand er udstyret med en infrarød induktionsanordning, som kan realisere intelligent positionskompensation af "automatisk stigning med en pladetykkelse, når en plade tages væk og automatisk faldende med en pladetykkelse, når en plade placeres", uden manuel indgriben til højdejustering.

5. Hjælpebeskyttelseskomponenter

  Udstyret med en elektrisk plade anti-vridningsanordning for at forhindre kraftakslen i at vride under tung belastning. I mellemtiden er den forsynet med en nødstopknap og et overbelastningsalarmmodul. Nogle modeller er desuden installeret med en elektrisk tåbeskytter for at undgå at klemme operatører under løft, i overensstemmelse med industrielle sikkerhedsspecifikationer.

6. Base og installationsstruktur

  Hele maskinen har et pit-frit design, og anti-skridfødderne i bunden kan finjustere niveauet, hvilket eliminerer behovet for destruktiv konstruktion på værkstedsgulvet. Med en egenvægt på omkring 530 kg kan den placeres direkte på en flad grund til brug, tilpasset den hurtige transformation af eksisterende produktionslinjer.

1. KerneFordele ved udstyret

• Konstruktionsfri tilpasningsevne:Der kræves ingen pit-indlejring, og den kan bruges umiddelbart efter placering, hvilket i høj grad reducerer tiden og omkostningerne ved produktionslinjetransformation, især velegnet til produktionslinjeopgradering af små og mellemstore virksomheder.
• Effektivitet ved tung belastning:Den 3-tons nominelle last kan overføre hele stabler af plader på én gang, hvilket er 4-6 gange mere effektivt end traditionel manuel batchhåndtering, og løftet er stabilt uden materielle skader.
• Intelligent forbindelse: Den infrarøde induktionsautomatiske positionskompensationsfunktion kan problemfrit forbindes med blanking-arbejdsstationen på portallastnings- og aflæsningsmaskinen og realiserer kontinuerlig drift af "portalblanking - løft automatisk nivellering - efterfølgende procesbelastning", hvilket reducerer arbejdsstationens ventetid.
• Multiværktøjskompatibilitet:Den E-formede bordplade er velegnet til forskelligt overførselsudstyr såsom manuelle palleløftere, gaffeltrucks og rullelinjer og kan fleksibelt indlejres i forskellige typer produktionsled.


2. Koordinering af produktionslinje med portallæsse- og aflæsningsmaskiner

  I den automatiserede panelmøbelproduktionslinje tjener 3-tons E-type liften ofte som materialeopbevaring og højdeforbindelsesknudepunkt for portallastnings- og aflæsningsmaskinen:

• Portallastnings- og aflæsningsmaskinen overfører de afskårne plader til bordpladen af ​​E-type liften;
• Liften justerer automatisk til den passende højde i henhold til højden af ​​kantbåndmaskinens arbejdsstation;
• Kantbåndmaskinens fleksible pusher griber direkte plader fra liftens bordplade til fremføring uden manuel overførsel og højdekalibrering gennem hele processen, hvilket giver en sømløs forbindelse mellem skære- og kantbåndningsprocesserne, og enkeltskifts produktionskapaciteten kan øges med mere end 20 %.
