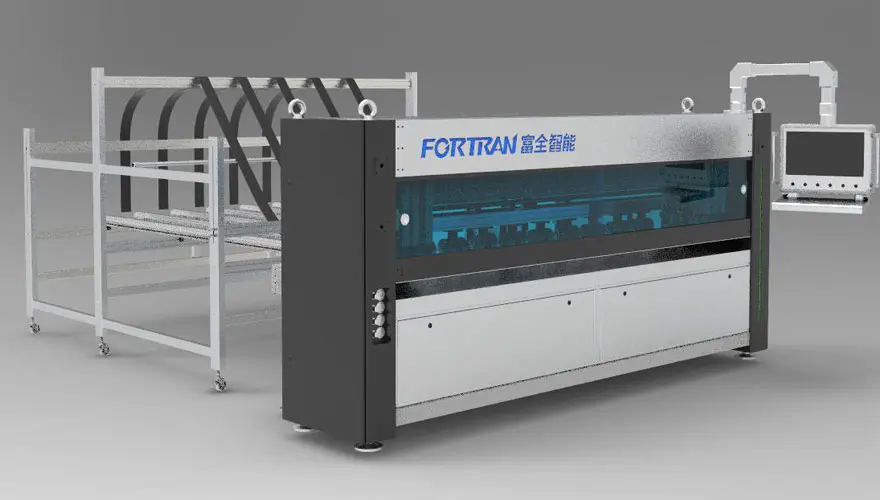

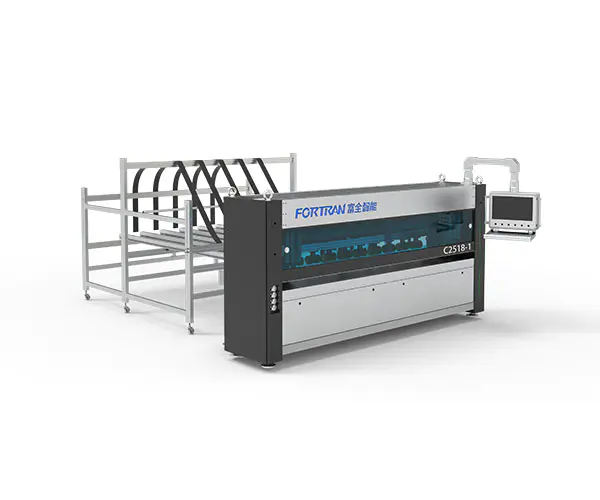

Fuldautomatisk papirskæremaskine

Maskinspecifikationer

Dimensioner L*B*H(mm)	Grundlæggende specifikationer	Strømforsyning (kW)	Skærehastighed (M/min)	Arbejdshøjde (mm)
6700*3650*3000	7 lodrette+1 vandrette knive med enkeltarkfremføring og kontinuerlig arkfremføring	5.25	0-120	850

Behandlingsparametre

Min. Skærelængde L (mm)	Maks. Skærebredde W (mm)	Skæretykkelse for bølgepapir H (mm)	Længdegående knivafstandspræcision (mm)	Effektivitet (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Den fuldautomatiske papirskæremaskine bruges til kontinuerlig bearbejdning af fast længde af bølgepapir og enkelte ark til fremstilling af foldekartoner. Maskinen udfører folder i både tværgående og langsgående retninger, intermitterende skæring og skærebearbejdning på bølgepapir. Skæring i fast længde giver mulighed for både masseproduktion og tilpasset produktion. Maskinen kan bruges som en selvstændig enhed eller som den indledende del af en pakkelinje.

Ingen.	Punkt	Funktioner	Model

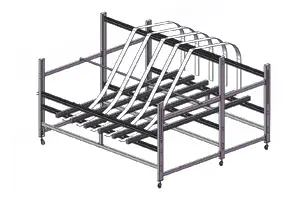

1	Papiropbevaringsstativ	Papiropbevaringsstativet er lavet af bejdseplade gennem bøjningsbehandling, med en enkel struktur, pålidelig konstruktion. Den er malet for at sikre et attraktivt udseende og fremragende rustbestandighed. Standardkonfigurationen inkluderer et kontinuert papmaterialestativ og en enkelt-lags kartonfremføringsstrømningsstrimmel.

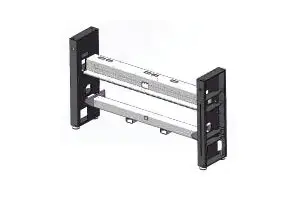

2	Rammestruktur	Rammen er fremstillet ved præcisionsbearbejdning efter svejsning af rektangulære stålrør og stålplader. Det sikrer høj monteringsnøjagtighed og driftspræcision, hvilket garanterer en lang levetid og fremragende stabilitet af udstyret.

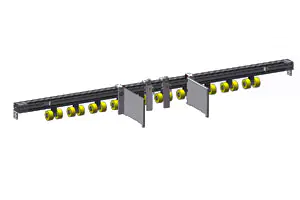

3	Drivmekanisme	Fødetrykhjulet er lavet af PU-materiale, med en lys og smuk overflade og friktion, som effektivt kan forbedre pålideligheden af ​​paptransport. I mellemtiden er træktromlen importeret fra Tyskland, holdbar og langtidsholdbar; den kan justeres manuelt og fastgøres til siden.

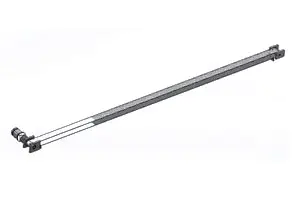

4	Tværgående struktur	Kraften leveres af en højpræcisions servomotor kombineret med en reducer og en synkron hjulmekanisme, som opnår høj hastighed og præcis positionering og derved sikre nøjagtigheden af ​​kartonudskæringen;

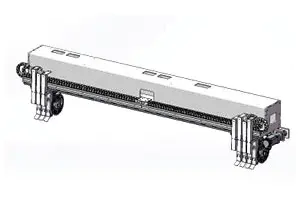

5	Længdeskæreenhed	Denne mekanisme er hovedsageligt sammensat af syv sæt knivholdere. Den tværgående knivbælteservo driver positioneringen af ​​den langsgående kniv, som kan opfylde kravene til effektiv drift og samtidig sikre holdbarhed.

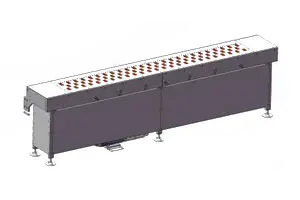

6	Justerbar lagerenhed	Rullerne styres af en servomotor plus en hastighedsreduktion. For at forbedre driftsnøjagtigheden og effektiviteten bruger vi en højpræcisions vinkelgearhastighedsreduktion udstyret med en højpræcisions servomotor. En vakuumsugestruktur er vedtaget til at adsorbere pap, hvilket muliggør bedre transport af enkeltlags pap.
7	Maskinkabinet	Det primære fokus er på at dekorere selve maskinen. Der er tilføjet et udvendigt beskyttelsesdæksel til maskinen, som er behandlet med pulverlakering for at sikre en æstetisk tiltalende og holdbar finish, der ikke skår eller skaller. Observationsvinduet foran på maskinen er lavet af et dybblåt akrylpanel, som ikke kun er visuelt attraktivt og elegant, men også meget modstandsdygtigt og modstandsdygtigt over for splintring.Derudover er der installeret en glideskinne af aluminiumslegering, som har en blank overflade og fungerer lydløst uden støj.

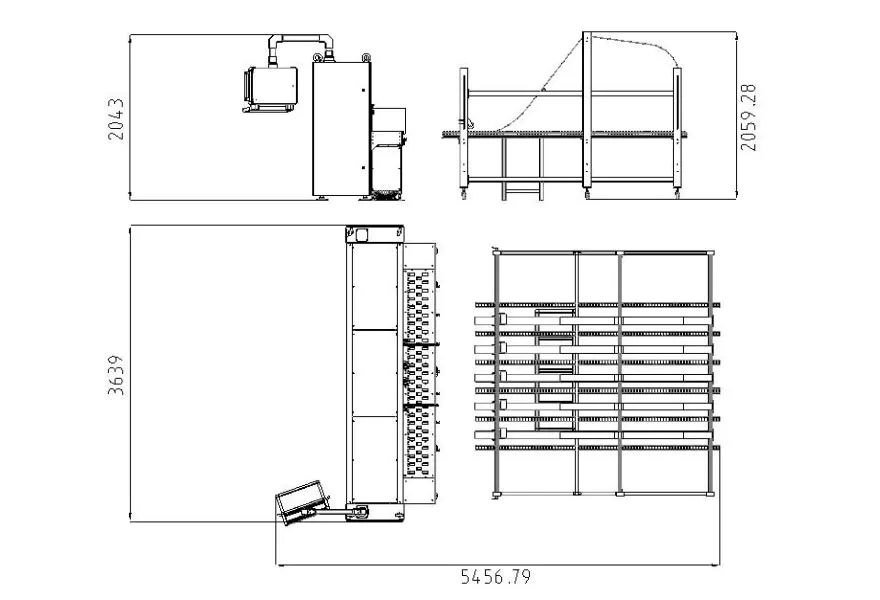

Tre-View tegninger

Krav til forbrugsvarer

1.Krav til bølgepapir på foderstationen

A. Kontinuerlig bølgepapirbredde: 400–2350 mm;
B.Stablingshøjde, inklusive en 120 mm palle: Maksimum 1300 mm;
C.Stablingsbredde, maks.: 1300 mm; Længde på bølgepapir ved udledningspunktet: Minimum 300 mm;
D.Længdetolerance for skæring i fast længde: Maksimum 0,5 %; Tværtolerance for skæring med fast længde: Maksimum ± 2,0 mm;
E. Bølgepapir tykkelse: 2,5-6 mm, ± 0,2 mm; Maksimal råmaterialekvalitet op til 2,30 BC (ifølge DIN 55468 standard);
F. Kartonkvaliteten overholder DIN 55468 standarden;

G. Enkelt korrugeret, maksimal tykkelse på ca. 4 mm (kvalitet: 1,10-1,40); Dobbelt korrugeret, maksimal tykkelse på ca. 6 mm.

2. Kartontyper

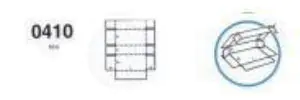

Serienummer	Navn	Billede	Papirfremføringsretning	Minimum størrelse

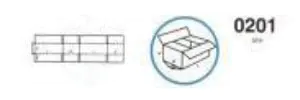

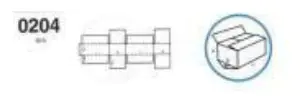

1	Almindelig æske		langsgående	Længde: minimum 400 mm Bredde: minimum 36 mm Højde: minimum 225 mm
2	Almindelig æske		langsgående	Længde: minimum 400 mm Bredde: minimum 36 mm Højde: minimum 225 mm

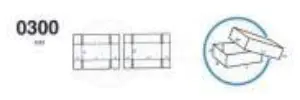

3	Himmel- og jorddække		langsgående	Længde: minimum 400 mm Bredde: minimum 225 mm Højde: minimum 18 mm

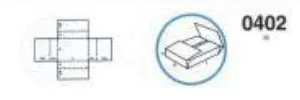

4	Mellemforseglingsboks		langsgående	Længde: minimum 400 mm Bredde: minimum 450 mm Højde: minimum 18 mm

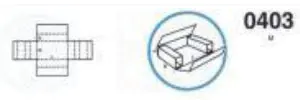

5	Mellemforseglingsboks		langsgående	Længde: minimum 400 mm Højde: minimum 450 mm Højde: minimum 18 mm

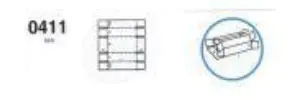

6	Allwingskasse		langsgående	Længde: minimum 400 mm Højde: minimum 225 mm Højde: minimum 18 mm
7	Mellemforseglingsboks		langsgående	Længde: minimum 400 mm Højde: minimum 450 mm Højde: minimum 18 mm

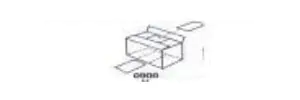

8	Firkantet pap		langsgående	Længde: minimum 400 mm Højde: minimum 18 mm
