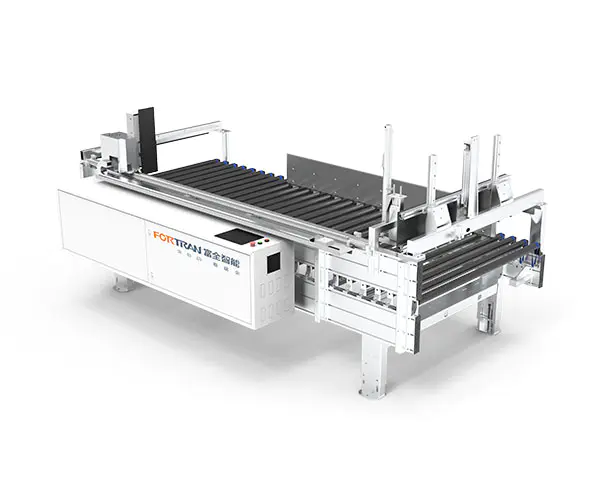

Integreret intelligent målestation

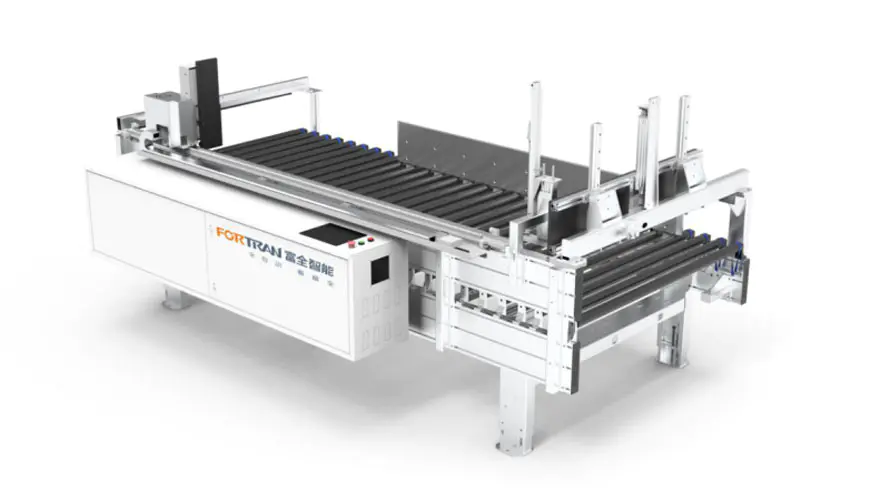

Samlet maskinbillede

Udstyrsparametre

Overordnede mål L*B*H(mm)	Udstyr vejes (kg)	Måling af belastningskapacitet (kg/㎡)	Samlet effekt (kW)	Målenøjagtighed（mm）	Arbejdsbordhøjde (mm)
3500*1960*1800	800	50	2.25	±0,5	800±50

Måleparametre

Bearbejdningsområde for bordlængde L（mm）	Bordbredde behandlingsområde W（mm）	Bordtykkelsesbehandlingsområde H（mm）	Måling af effektivitet (tider/min.)	Transporthastighed (m/min)
350-2800	200-1200	18-250	4-6	0-35 (justerbar frekvenskonvertering)

1. Fødderne skæres og bores med laser, hvilket sikrer præcise hulpositioner. De bukkes af en CNC bukkemaskine for nøjagtige vinkler.
2.Fødderne er lavet af koldvalsede syltede stålplader med plane overflader. Efter kugleblæsning og sandblæsning er de sprøjtebelagte for stærk korrosionsbestandighed.
3. Fødderne anvender bevægelige justerbare fodskåle, der giver stærk tilpasningsevne til jordens fladhed.
4. De varmgalvaniserede ruller er dækket af italienske importerede slanger, hvilket effektivt forhindrer overfladeridser på emner på grund af friktion og sikrer intakte emneoverflader.
5. Det elastiske remdrev producerer lav støj under drift. Det elastiske bælte har høj sejhed og lang levetid.
6.Både propper og bagplader er lavet af kompaktlaminat, og støttepladerne er lavet af glatte PE-plader, hvilket resulterer i lav friktionsmodstand.
7. Det integrerede længde- og breddemålsdesign reducerer gulvpladsen.
8. Automatisk kontrol muliggør måling med høj nøjagtighed, høj effektivitet og lav fejlrate.

9. Styreskinnen på den mekaniske positioneringsanordning anvender Hiwin styreskinne, med høj præcision, lav vibration og lang levetid. Transmissionen bruger gear og tandstang for hurtig hastighed og høj præcision. Positioneringen vedtager en servomotor, der sikrer præcision, effektivitet, hastighed, højt drejningsmoment og lille størrelse.

Den integrerede intelligente målestation bruges hovedsageligt til at måle stablelængden, bredden og tykkelsen af ​​hver pakke af plader før emballering. Den måler først længden, derefter bredden og til sidst højden med høj hastighed, lille gulvplads og høj effektivitet. Den har en bred og tyk aluminiumsprofilramme, som er elegant og har fremragende stabilitet.

Serienummer	Navn	Feature	modul

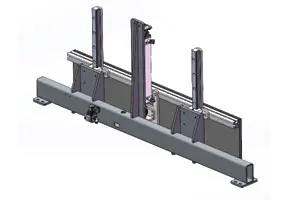

1	Længdemåling af bevægelig bjælkesamling	En højpræcisions servomotor transmitterer kraft gennem en planetarisk reducer, der giver højt drejningsmoment, lavt støjniveau og stabil effekt. Kraften overføres gennem en synkron aksel og gear for at realisere hurtig bevægelse af hele mekanismen og derved forbedre effektiviteten.

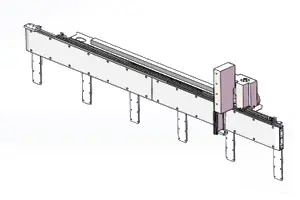

2	Længdemåling af fast pladesamling	Denne ende tjener som målereferencepladen. Baffelen er drevet af en luftcylinder til lodret løft og opnår hurtig og stabil lineær bevægelse ved hjælp af Hiwin præcisionsstyreskinner.

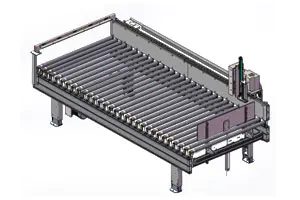

3	Målerulletransportørramme	Rullerne anvender italienske importerede gummibeklædte ruller med glatte og lyse overflader og høj friktion, hvilket sikrer absolut stabil transport af pakker og reducerer muligheden for glidende friktion. De udsættes for sandblæsning og sprøjtebelægning for at sikre det overordnede udseende og rammens stivhed.

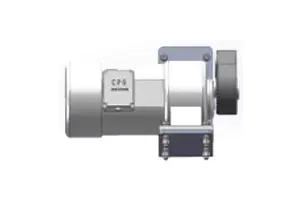

4	Rullemotorsamling	Bruger importerede gearmotorer for holdbarhed. Kraften overføres stabilt til rullerne gennem synkrone remskiver og synkrone remme.

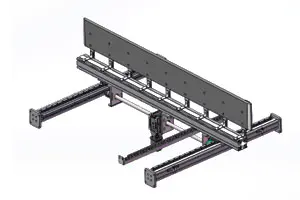

5	Bredde-måle sektion Måling Power Mechanism	Det horisontale kraftsystem anvender en højpræcisions servomotor kombineret med en præcisionsreduktion for at sikre transmissionssystemets stabilitet.

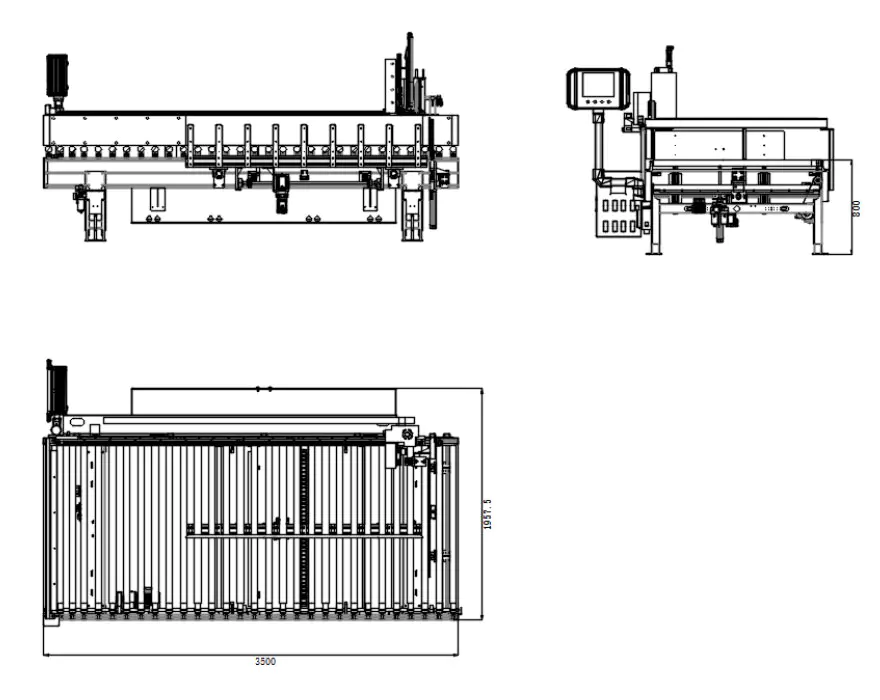

Tre-View tegninger
