Automatisk kasselukkemaskine

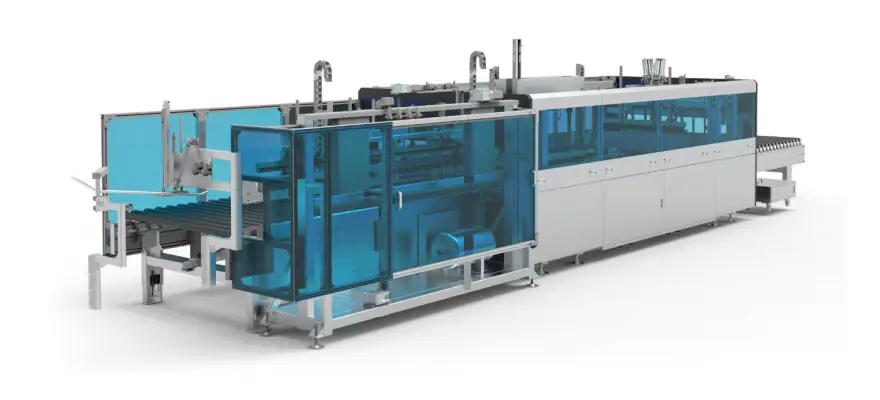

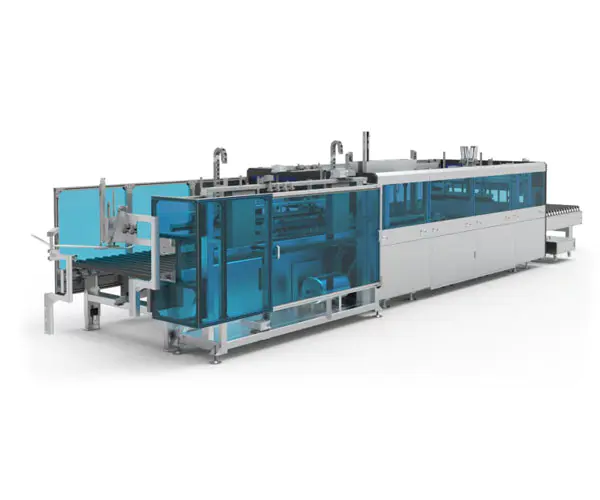

Maskinbillede

Maskinspecifikationer

Dimensioner L*B*H(mm)	Maskinens egenvægt (kg)	Strømforsyning (kW)	Transportere last （kg）	Arbejdshøjde（mm）
10200*2200*2260	Omkring 3200 kg	10.9	50	800±50

Behandlingsparametre

Kartonbehandlingslængde (mm)	Kartonbehandlingsbredde（mm）	Kartonbehandlingshøjde（mm）	Forseglingseffektivitet (cyklusser/min.)	Tykkelse af bølgepapir (mm)
300-2900	200-1200	(Træpaneltykkelse 18) 20-280	4-8	2,5-6

1.Kernekomponenter: Eva hurtigttørrende smeltelimmaskine; servomotor; planetarisk reduktion; laser afstandsmåler; synkron bælte; pude blok lejer; variabel frekvens motor; orme gear reduktion;
2. Transportrullerne bruger importerede PVC-gummihylstre, som er både fleksible og holdbare;
3. Den lineære mekanisme af sagforsegleren er styret af præcision lineære guider, hvilket sikrer høj pålidelighed og holdbarhed;
4. Kraften til klemmerne og limpistolerne leveres af højpræcisions servomotorer, som er nemme at kontrollere og forbedre udstyrets præcision;
5. Maskinen kan bruges som en selvstændig enhed eller integreret med en tilpasset hjemmeemballagelinje, der tilbyder alsidige og fleksible brugsmuligheder.

1.Brug
A. Denne automatiske kasselukkemaskine bruges til at forsegle avancerede møbelemballagekasser.
B. Dette udstyr bruges til at forsegle kartoner af modellerne M/A-0410 og M/A-0419.
C. Bunden af ​​kartonen limes først, derefter genstandene, der skal pakkes, og polstringsmaterialerne placeres indeni, efterfulgt af maskinforsegling.

2. Generelt arbejdsprincip
Hele udstyret er opdelt i fem sektioner: målemaskinesektionen, fodringsbuffermaskinsektionen, tunnelforseglersektionen, overgangsmaskinsektionen og pusherforseglersektionen.

A. Under drift kommer de emballerede kartoner, med emnerne fyldt indeni, ind fra målemaskinens sektion langs referencekanten. Breddesensoren ved indgangen måler nogenlunde kartonens bredde. Når kartonen når enden af ​​målemaskinesektionen, stoppes den af ​​en skærmanordning. Den aktive klemanordning måler derefter kartonens bredde nøjagtigt, og højtrykspladeanordningen måler nøjagtigt kartonens højde. Derefter bevæger kartonen sig fra målemaskinesektionen gennem fodringsbuffermaskinsektionen til indgangen til tunnelforseglingssektionen.

B. Når kartonen kommer ind i tunnelforseglingssektionen, påfører limpistolen ved indgangen smelteklæber langs kartonens længde. Den passerer derefter gennem forseglingskanalen, som består af en foldestang, pressemekanisme, sidebæltemekanisme og kontravægtbæltemekanisme - hvilket fuldender forseglingen af ​​den lange side.

C. Kartonen, med sin lange side forseglet, bevæger sig ind i overgangsmaskinsektionen og stoppes af den forreste skærmanordning ved indgangen til skubberforseglingssektionen. Den første korte side limes og forsegles derefter af sprøjteanordningen, den forreste pressepladeanordning og den forreste forseglingspladeanordning. Efter at den første korte side er forseglet, går kartonen ind i pusher-forseglersektionen og bevæger sig bagud, hvor den stoppes af den bageste skærmanordning. Den anden korte side limes og forsegles derefter af sprøjteanordningen, den bagerste pressepladeanordning og den bageste forseglingspladeanordning. På dette tidspunkt er hele forseglingsprocessen af ​​kartonen afsluttet, og den ruller ud fra pusher-forseglersektionen.

D. Denne kartonforseglingsmetode, som genkender kassens bredde, kan effektivt forsegle kartoner af forskellige størrelser under fodringsprocessen uden at skulle indtaste kassernes dimensioner.

E.Til batchforsegling af kartoner med samme dimensioner kan udstyret skifte til batchtilstand. Efter at have målt bredden af ​​den første karton og anvendt denne værdi på hele serien, justerer tunnelforseglingssektionen kanalstørrelsen og bibeholder den uændret, hvilket forbedrer tætningseffektiviteten. Den maksimale hastighed kan nå op til 8 pakker i minuttet.

Funktionel struktur

Ingen.	Punkt	Feature
1	Frontsektionsføder	Opnå fødefunktionen af ​​pakker, hurtig, præcis og effektiv levering af pakker til de udpegede positioner. Hovedbjælken er lavet af kulstofstål og belagt med plast. For at sikre, at pakkerne er nøjagtigt justeret, bruges en fast styrings- og justeringsmekanisme til at styre pakkerne på plads
2	Højdemåler	Aluminiumspresseblokke bruges til at måle højden af ​​pakkerne gennem elektroniske vægtsensorer og pneumatiske cylindre, og dataene sendes derefter tilbage
3	Dække	For at forbedre udstyrets æstetiske tiltrækningskraft, samtidig med at den giver en vis grad af beskyttelse, er den overordnede struktur primært lavet af bøjede kulstofstålplader belagt med plast. Den er yderligere forbedret med specialiserede aluminiumsprofiler og kongeblå akrylpaneler.
4	Rack	Maskinrammen er fremstillet ved svejsning af rektangulære rør og stålplader, efterfulgt af præcisionsbearbejdning. Dette sikrer høj monteringsnøjagtighed og driftspræcision, hvilket garanterer en lang levetid og god stabilitet af udstyret
5	Gland enhed	Holder effektivt det øverste låg på kartonen nede og forbereder den efterfølgende forseglingsproces.
6	Foran og Bagplader	Opnår pakkepositionering. Lineære lejer, i forbindelse med forkromede aksler, giver lineær styring. Flertrins pneumatiske cylindre styres separat og opnår i kombination med limsystemet to-trins højdejustering. Dette sikrer både kvaliteten af ​​limningsprocessen og holder effektivt pakken i en bestemt position for nøjagtig positionering.
7	Enhed til måling af bredde	Det horisontale kraftsystem anvender højpræcisionsmotorer i forbindelse med reduktionsgear for at sikre transmissionssystemets stabilitet. Den er primært ansvarlig for at folde de øverste klapper af kartonen ned for at fuldføre forseglingshandlingen. Mekanismen bruger lineære guider til at dirigere lineær bevægelse, med kraft leveret af pneumatiske cylindre og flere hastighedsreguleringsventiler, der regulerer luftkredsløbet for at opnå hurtig og stabil drift.
8	Dobbelt cylinder skubbeplade mekaniske dele	Den er primært ansvarlig for at folde de øverste klapper af kartonen ned for at fuldføre forseglingshandlingen. Mekanismen bruger lineære guider til at dirigere lineær bevægelse, drevet af pneumatiske cylindre og reguleret af flere hastighedsreguleringsventiler i luftkredsløbet for at opnå hurtig og stabil drift.
9	Kirtel mekanisme	Det er hovedsageligt ansvarligt for at sikre det øverste låg på kartonen for at forhindre pakken i at bevæge sig. Mekanismen bruger lineære guider til at dirigere lineær bevægelse, og det excentriske design af den pneumatiske cylinder giver bedre stabilisering af pakken.
10	Kortkantslimsprøjtning system	Styreskinnen er ansvarlig for lineært at føre hele mekanismen frem og tilbage. En højpræcisions servomotor giver en stabil strømkilde, og brugen af ​​et velkendt indenlandsk mærke af planetarisk reducer sikrer yderligere pålidelig langsigtet strømudgang. Den lineære føring er installeret i en omvendt position for at forhindre den i at blive sprøjtet med lim, hvilket sikrer en ren og stabil føring.
11	Bagudledningsmaskine	For at opnå funktionen af ​​pakkeafladning bruges et to-trins strømsystem til hurtigt, præcist og effektivt at levere pakken. Hovedbjælken er lavet af kulstofstål og belagt med plast.
12	Limmaskine system	Den hurtigtørrende smeltelimmaskine fra Eva kan opnå både kontinuerlig og intermitterende limsprøjtning. Det er fuldt funktionelt, nemt at sætte op og praktisk at betjene.
13	Nedpressende mekanisme	Servomotoren driver reduceringen til at rotere elevatoren, hvilket opnår præcis lodret positionering. Pneumatiske cylindre bruges til at reducere vægten og komprimere pakken, hvilket sikrer stabil og jævn fremadrettet bevægelse.
14	Sidetryksgruppe	De pneumatiske cylindre og lineære føringer bevæger sig ind og ud for at positionere og presse pappet. Teflon-materialet forhindrer lim i at klæbe, hvilket sikrer bedre komprimering af pappet.
15	Sidestøttesamling	Servomotoren driver reduktionen til at rotere gearene, med lineære guider, der sørger for transmissionen, hvilket opnår præcis sidepositionering. Sidejusteringssektionen bruger teflonruller for at sikre ensartet hastighed.
16	Mellemsektion tætningsdel	Mellemsektionens rulletransmission bruger et totrins kraftsystem, som forbedrer effektiviteten af ​​pakkefremføring og reducerer afstanden mellem ventepositioner.
17	Fodring pre-folde struktur	Foder præ-foldestruktur med løftende fast støtte, ved hjælp af servomotordrevet reduktionsdrevsskrue præcisionskontrolløft; øvre dæksel og lavere tryk ved hjælp af servomotordrevet reduktionsdrevskrue præcisionskontrol løfteposition for at nå kartonhøjdepositionen; foldekantrulle ved hjælp af servomotordrevet reduktionsdrev skruekontrol løftecylinderkontrol foldekantrulle lavere tryk for at opnå papirhud langkant papirhud til fremføring af forfoldningskant, så forseglingsboksen er mere glat;

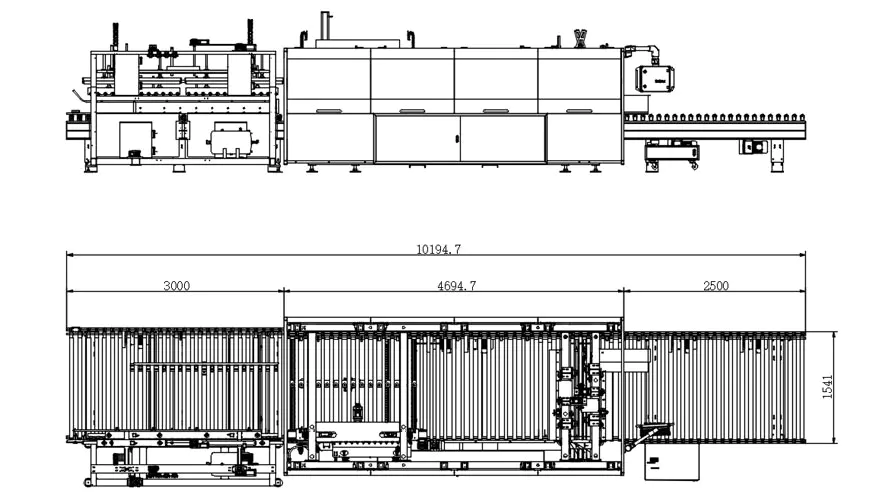

Tre-View tegninger

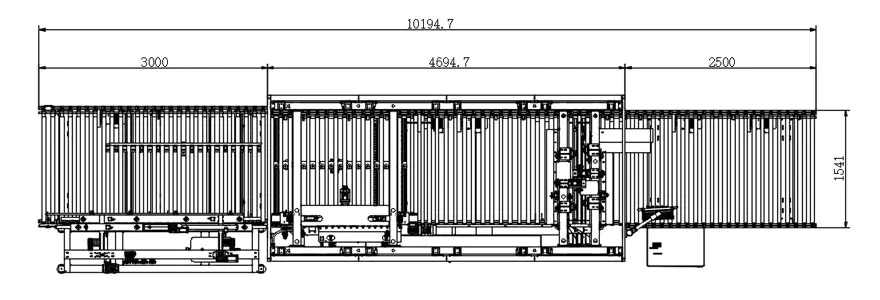

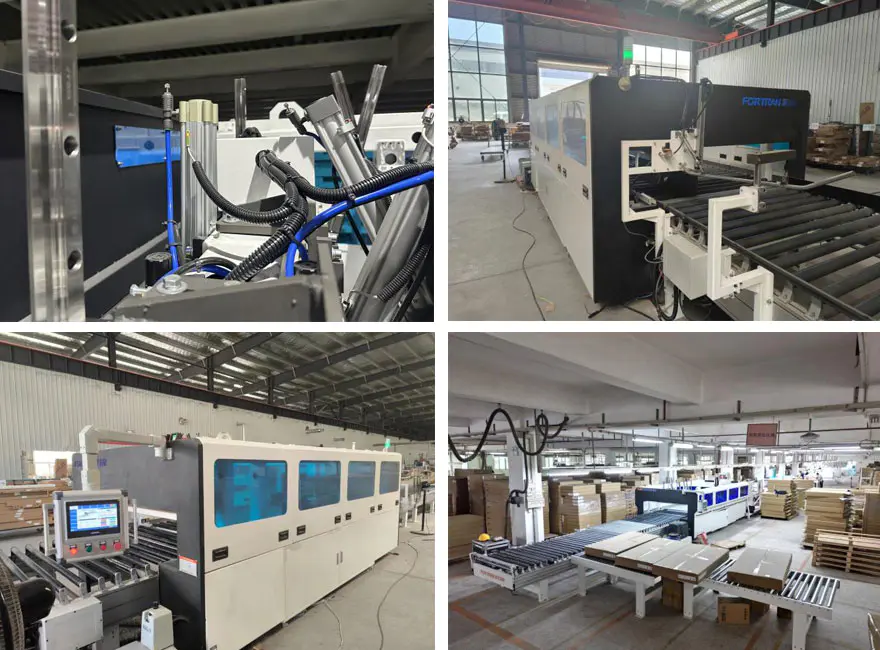

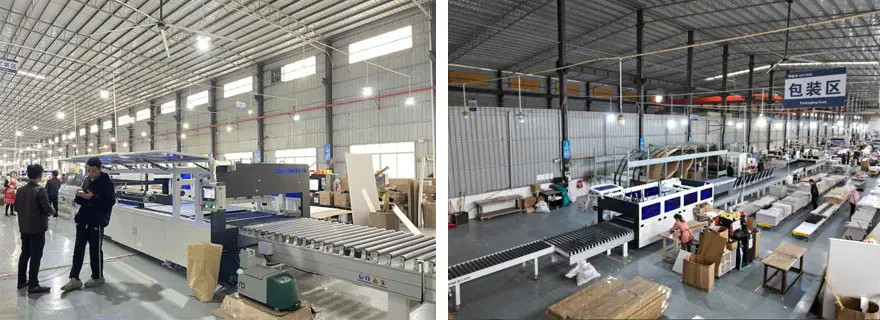

Skematisk diagram over produktionsprocestilstand

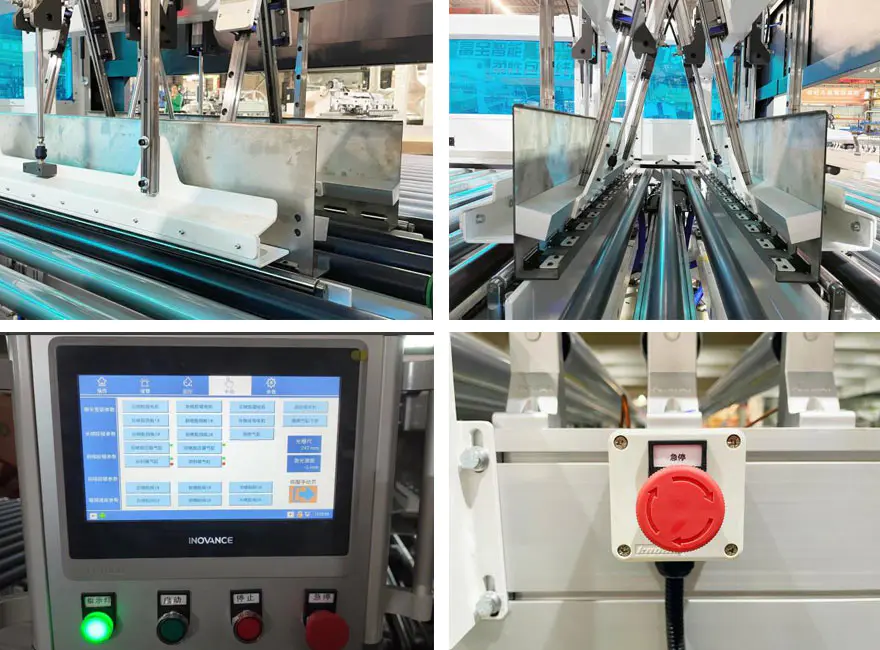

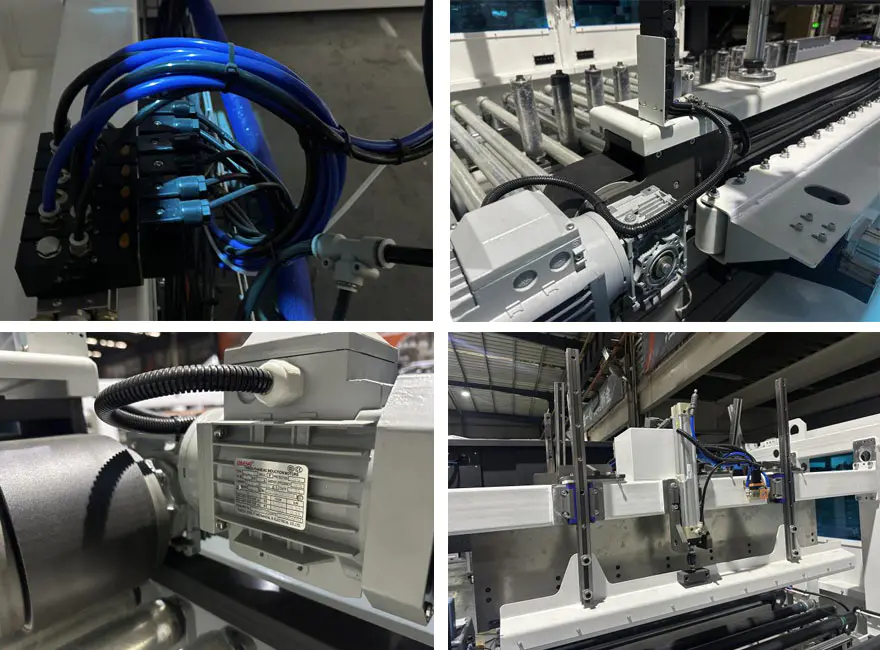

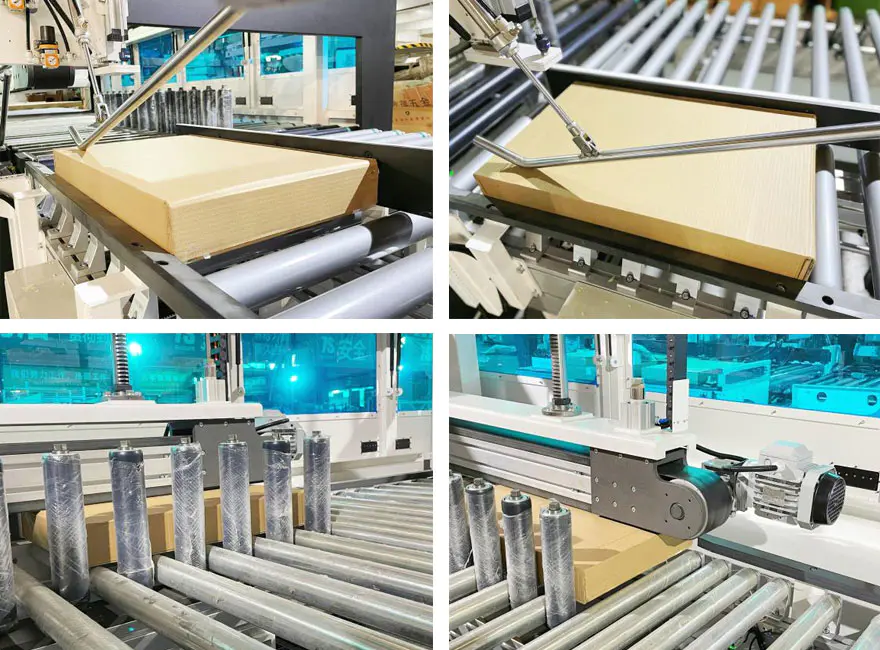

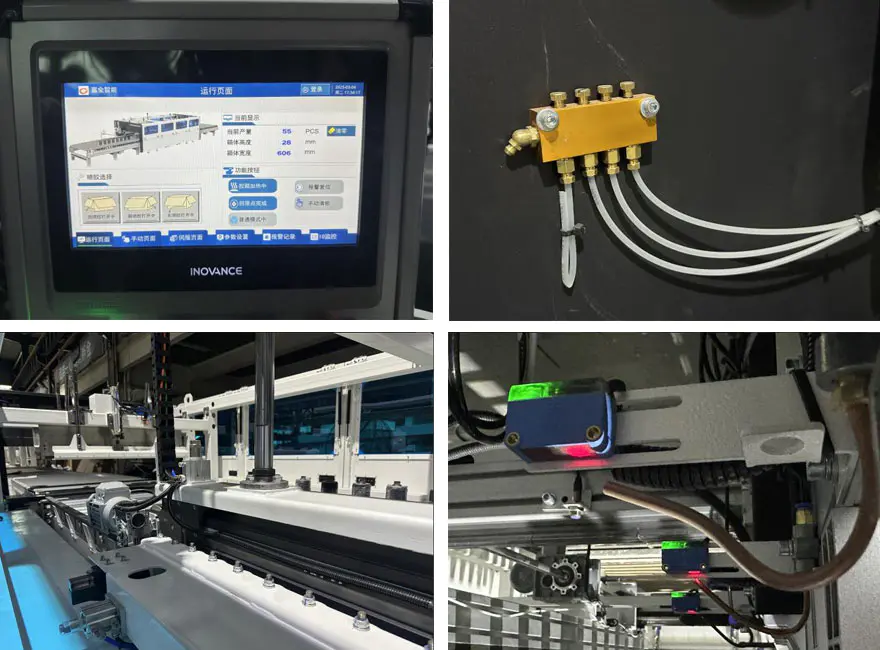

Detaljerede billeder

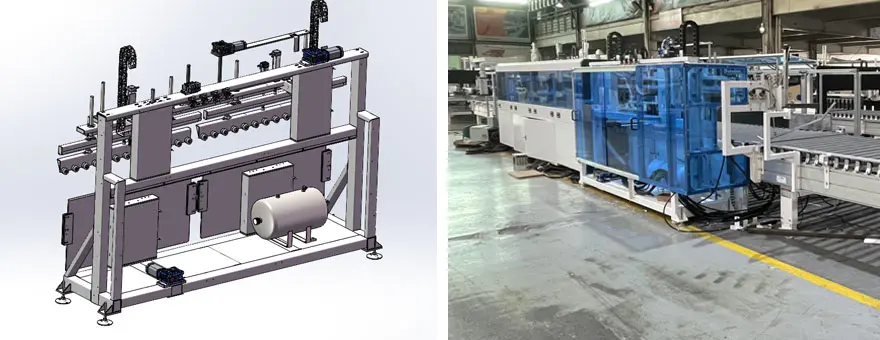

Forfoldelig struktur

Liste over bærbare dele og forbrugsstoffer

1. Liste over dele, der kan bæres

Ingen.	Punkt	Specifikationer	Foreslået antal	U8 nummer
1	PTEE rulle	BZ-LFXJ-01-03-01-01	2
2	M16 dobbelt-ende stud	BZ-FXJ-G-015	2
3	Teflon trykhjul		4
4	Pressende bælte (type med dobbeltguide)	95-L3990 (Tykkelse 3)	1
5	Sidejusteringsbælte (triple-guide type)	195-L3742 (Tykkelse 3)	1
6	Strip elastisk bælte	392*20*1,5	15
7	Trykreduktionsventil	GR20008F1	1
8	Indløbsspjældventil	PSL8-02A	1
9	Flydeled	F-M16X125F	4
10	Cylinder	SAI 50X350S	1
11	Cylinder	SAI50x300S	1
12	Skyder	HGW30CC	1
13	Lineær leje monteringsbeslag	LHBBW20	1
14	Stålkerne splejset synkronbælte	S8M-3984-25 (åben)	1
15	Skyder	HGH25CA	1
16	Sømløst synkronbælte med stålkerne	30-S8M-800	1
17	Sømløst synkronbælte med stålkerne	30-S8M-872	1
18	Magnetisk kontakt	HX-31R-2M	2
19	Magnetventil	4V210-08B	3
20	Gummi støddæmper	SE-15 (blå)	3
21	Plug-in relæ	RXM4LB2BD	1
22	Relæ base	RXZE1M4C	1
23	Relæ	RXT-F01	3
24	Nærhedsafbryder	IME08-02BPOZT0S	1

2.Forbrugsvarer liste

Ingen.	Punkt	Specifikationer	Foreslået antal	U8 nummer
1	Hovedenhedens filternet	133272	1
2	Halspakning	127028	6
3	Spraypistol filternet	126150	3
4	AX dysemodul	167400	6
5	24V magnetventil	150236	6
6	Dysepakning	100368	12
7	Stålrørspakning	107332	6
8	Retvinklet dyse 0,5MM	130897	4
9	Nål	500661	1
10	Stempelpumpe reparationssæt	112757	1
11	AX dyse reparationssæt	167414	6
12	Tilbageløbsventilsæt	163008	1
